1月8日，2025年度慈善盛典在北京隆重举行。盛典上揭晓了年度人物、榜样机构、优秀项目、责任品牌等多项榜单。其中，2025年度慈善盛典奖杯不仅承载着慈善精神，更是“中国白·德化瓷”守正创新、匠心独运的一次艺术展示与推广。该奖杯由中国著名陶瓷艺术家、中国美术家协会陶瓷艺术委员会主任、清华大学美术学院陶瓷系教授白明设计，并于2025年11月委托德化县瑞雪陶瓷研究所制作。福建省工艺美术大师陈建瑞带领研究所技艺精湛的工匠组成试制组，历经多次尝试与调整，耗时两个月，终于烧制成功，亮相北京盛典。

    “慈”与“瓷”的完美融合

    2025年度慈善盛典奖杯选用德化优质的“中国白”瓷泥制作，以其纯粹与洁净呼应慈善盛典的内涵。德化羊脂玉瓷质地细腻、色泽温润、纯净无瑕，无需施釉便滑如凝脂，是中国白瓷的典范。

    白明教授在受邀为慈善盛典设计奖杯后，倾注大量心力，巧妙将底座与主体融为一体，以“同心结”寄托民众同心同德的美好愿景。奖杯造型呈现螺旋上升之势，其间融入了从青花海浪纹提炼而来的浪花纹样，寓意深厚的民间力量如浪潮般托举前行。浪花细节不仅丰富了造型的层次，也增强了视觉的流动感。顶部以浪花托起心形，点明“万众一心”的慈善内核。

    整件作品以素白为基调，体现了“慈”与“瓷”在精神与材质上的和谐统一。

数十道工序 诠释匠心精神

    “2025年度慈善盛典奖杯的器型设计别具匠心：底部为六角形，口部呈三角形，中间以细腰衔接，整体仿佛一股向上奔涌的旋转海浪。每一条海浪线条并非均匀分布，而是由底部的圆润逐渐过渡至上部的舒展——这样的造型，给实际制作带来了不小的挑战。”陈建瑞介绍道。打样阶段，团队首先依照效果图制作试样，但很快就发现了问题：底部呈现不理想的“八”字形，上部也略显倾斜。经过反复调试与修正，才逐步使器形趋于完美。

    制作模具是一道关键工序。由于奖杯造型为旋转式结构，必须采用多片模片组合而成，且每一条模线都需精准对应海浪线条。只有这样，在脱坯时才不会因碰触模线而导致图案错位或刮伤。烤模过程同样考验耐心与经验：既要确保模具干透，又不能烤得过火。匠人们需要定时调整模具方位，使烤房内温度分布均匀，让模具由内至外同步受热。

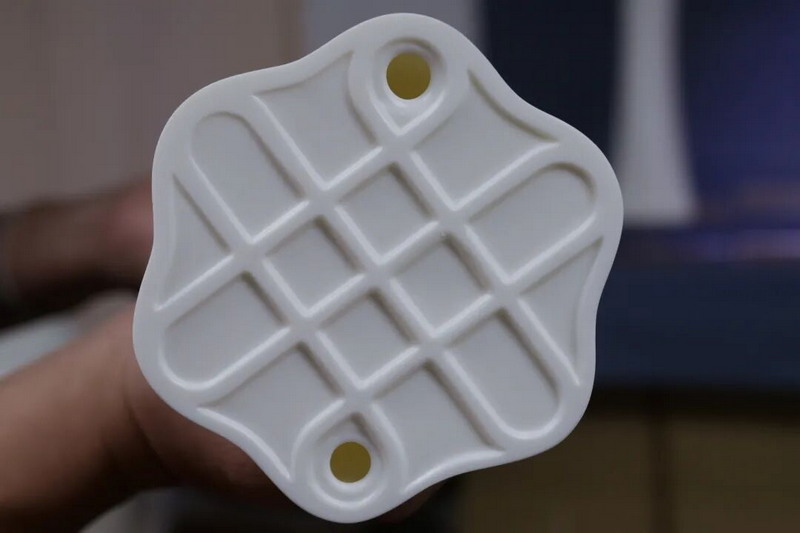

    注浆环节更是细节重重。注浆口位于底部同心结图案处，为保持图案完整，开口较小——这导致泥浆浓度必须恰到好处：过浓则填充不实，过稀则收缩剧烈，易产生气泡。通过反复调整玻璃胶等材料的配比，团队终于解决了泥浆流动性与收缩率的难题。这种方法虽能保证效果，却需耗费比平常多两倍的时间。注浆成型后的坯体，需覆盖湿布，置于阴湿环境中缓慢干燥，以确保均匀收缩，防止开裂。

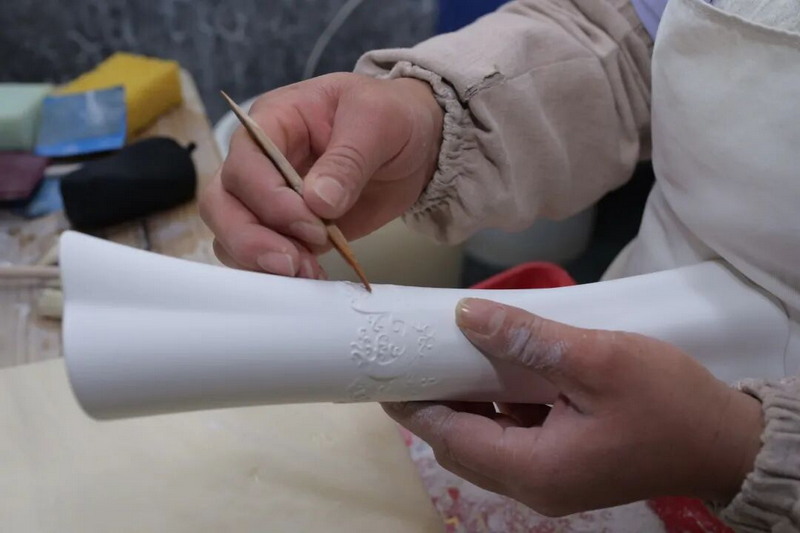

    坯体晾干后，匠人们开始对手工青花海浪纹浮雕进行精修。“修坯必须极为细致，因为器形是由块面向线面过渡，腰部的海浪浮雕则由浅入深、逐渐凸显。既要保持块面过渡的自然，又要用竹片精心修出细腻的线条，让每一朵浪花都流畅生动。”陈建瑞表示。这些舒展流动的浪花纹路，全靠匠人一刀一刀修整而来，方能达到线条顺畅、繁而不乱的视觉效果。

    随后是对坯体表面的反复打磨。因奖杯造型复杂，打磨时的力度控制尤为关键：过重易损伤坯体，过轻则难以平整。据陈建瑞介绍，素烧800度后，还需使用600目、1000目、2000目砂纸多次细致打磨，使坯体逐渐细腻光滑。擦水时，也不能直接使用海绵，而需以笔蘸水缓缓轻拭，以确保海浪浮雕图案始终清晰。这一切细节的严苛把控，无不体现着对工艺的极致追求。

    三次阶梯烧成 终现理想器型

    德化羊脂玉瓷泥虽纯美，却也给制作与烧成带来极大挑战。烧成过程中，坯体收缩率至少达20%。

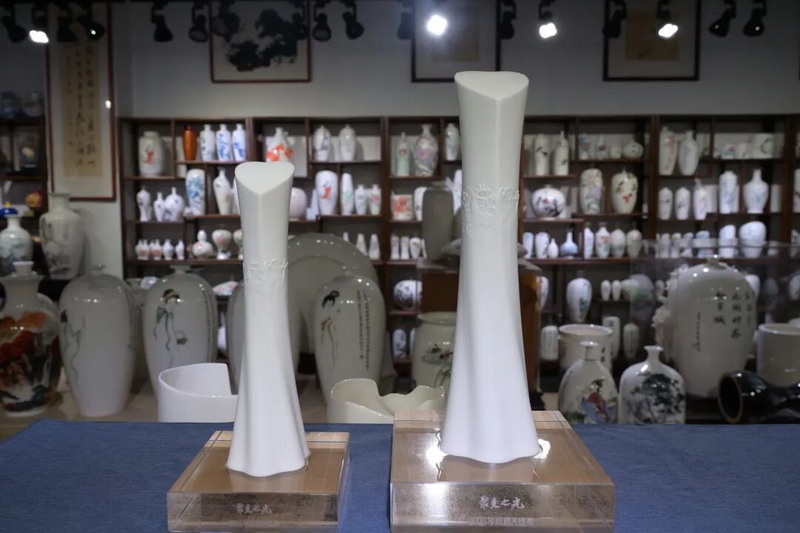

    白明教授在设计阶段已充分考虑作品比例、线条与寓意，最终确定奖杯尺寸：大款高39厘米，小款高30厘米，整体呈螺旋上升造型。要实现尺寸精准、避免开裂变形，并保证色泽与质地完美呈现，必须对温度与时间进行精确控制。

    为解决烧制过程中的技术难题，陈建瑞专门组建了一个由白明教授等多位专家构成的交流群，每日与白明教授及其团队多次深入讨论，及时同步试验进展，共同分析遇到的问题，汇聚集体智慧，探索最优解决方案。为确保对烧制环节每一个细节的精准把控，白明教授特意派遣其博士生田梓成前往德化县瑞雪陶瓷研究所，与陈建瑞等人开展面对面交流，为奖杯的制作提供现场指导与技术支持。

    “由于造型特殊，若一次性高温烧成，坯体在高温下极易塌陷变形，厚重处易开裂，底部也因承重及与垫板接触而收缩受阻。”陈建瑞解释道。

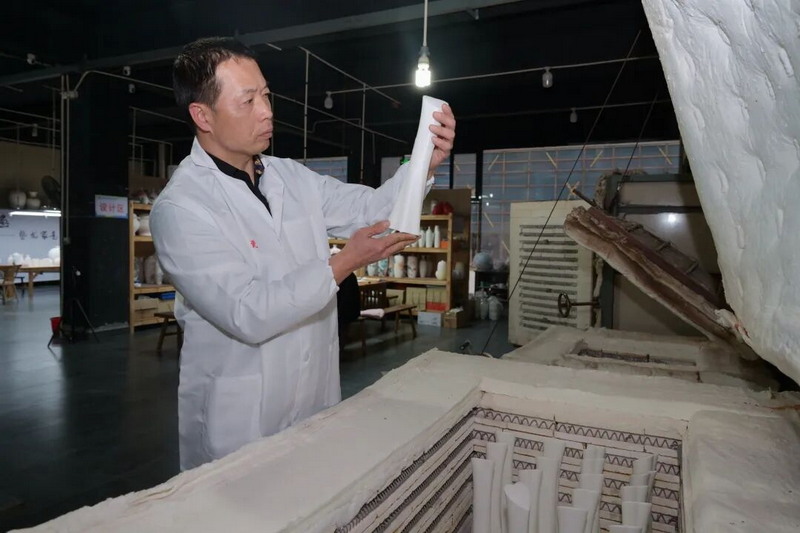

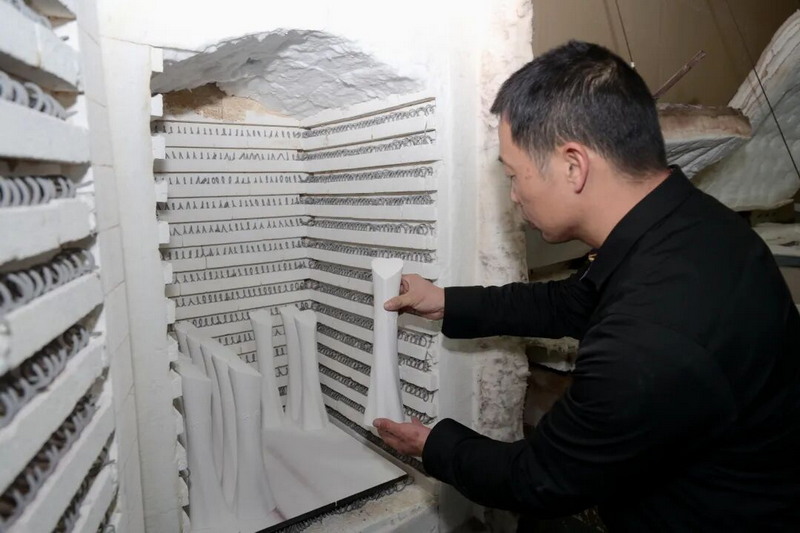

    为攻克烧制难题，陈建瑞带领团队反复试验，尝试多种方法。通过对温度、时间等数据的持续分析，瑞雪陶瓷团队最终摸索出一套适用的烧制参数，并采用独特的三次阶梯烧制工艺：首次烧至800℃，约8小时；第二次烧至1250℃，约12小时；第三次烧至1310℃，约13小时。分段烧制，使坯体先有一定的硬度，而后逐步收缩、定型，最终在高温下达成理想器型和温润质感。针对大款奖杯，还辅以焙烧工艺，显著提升了成品率。

    “制作过程充满挑战，我们亲眼见证了一件艺术品的诞生，也深深感受到白明教授对‘慈’与‘瓷’的深刻理解与美好祝愿。作为制作方，我们倍感荣幸与自豪！”陈建瑞说，“此次难题的攻克，也为今后创作高难度作品积累了宝贵经验。”
